Сегмент ST (RT) во всех отведениях от конечностей и в левых грудных отведениях регистрируется на уровне изоэлектрической линии. Небольшие горизонтальные смещения (вниз до 0,5 мм или вверх до 1 мм) сегмента ST возможны у здоровых людей, особенно на фоне тахикардии или брадикардии, но во всех таких случаях необходимо исключать патологический характер подобных смещений путем динамического наблюдения, проведения функциональных проб или сопоставления с клиническими данными. В отведениях V1, V2, V3 сегмент RST расположен на изоэлектрической линии или смещен вверх на 1-2 мм.

Варианты нормальной ЭКГ, зависимые от расположения сердца в грудной клетке, определяют по соотношению зубцов R и S или форме комплекса QRS в разных отведениях; таким же образом выделяют патологические отклонения электрической оси сердца при гипертрофии желудочков сердца, блокадах ветвей пучка Гиса и т.д. Эти варианты рассматривают условно как повороты сердца вокруг трех осей: переднезадней (положение электрической оси сердца определяется как нормальное, горизонтальное, вертикальное или как отклонение ее влево, вправо), продольной (поворот по ходу и против хода часовой стрелки) и поперечной (поворот сердца верхушкой вперед или назад).

Положение электрической оси определяется по величине угла α, построенного в системе координат и осей отведении от конечностей (см. рис. 2, а и б)

и вычисленного по алгебраической сумме амплитуд зубцов комплекса QRS в каждом из любых двух отведений от конечностей (обычно в I и III): нормальное положение - α от + 30 до 60°: горизонтальное - α от 0 до +29°; вертикальное α от +70 до +90°. отклонение влево - α от -1 до -90°; вправо - α от +91 до ±80°. При горизонтальном положении электрической оси сердца интегральный вектор параллелен оси Т отведения; зубец RI высокий (выше, чем зубец RII); RIII < SIII; RaVF > SVF. При отклонении электрической оси влево RI > RII > RaVF < SaVF (RIII < SIII). При вертикальном положении электрической оси и отклонении ее вправо RI низкий, увеличиваются SI и RIII.

При повороте сердца вокруг продольной оси по часовой стрелке желудочковый комплекс на ЭКГ имеет форму RS в отведениях I, V5,6 и форму qR в отведении III. При повороте против часовой стрелки желудочковый комплекс имеет форму qR в отведениях I, V5,6 и форму RS в отведении III и умеренно увеличенный R в отведениях V1-V2 без смещения переходной зоны (в отведении V2 R < S). Поворот сердца верхушкой вперед отображается формой qR желудочкового комплекса, а верхушкой назад - формой RS во всех стандартных отведениях.

У детей нормальная ЭКГ имеет ряд особенностей, основными из которых являются: отклонение электрической оси сердца вправо (α составляет у новорожденных +90 - +180°, у детей в возрасте 2-7 лет - +40° - +100°); наличие в отведениях II, Ill, aVF глубокого зубца Q, амплитуда которого уменьшается с возрастом и становится близкой к таковой у взрослых к 10-12 годам; низкий вольтаж зубца Т во всех отведениях и наличие отрицательного зубца Т в отведениях III, V1-V2 (иногда и V3, V4), меньшая продолжительность зубцов Р и комплекса QRS - в среднем по 0,05 с у новорожденных и по 0,07 с у детей от 2 до 7 лет; более короткий интервал Р-Q (в среднем 0,11 с у новорожденных и 0,13 с у детей от 2 до 7 лет). К 15 годам перечисленные особенности ЭКГ в значительной мере утрачиваются, продолжительность зубца Р.

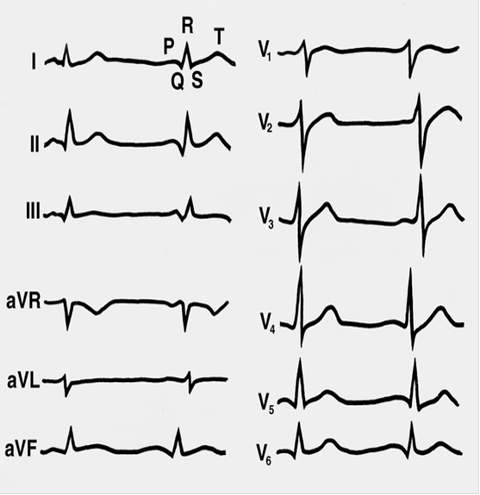

Рис.1

. Электрокардиограмма здорового человека

Ритм синусовый, 60 сокращений в 1 мин; интервалы: Р-Q = 0,13 с, Р = 0,10 с, QRS = 0,09 с, QRST = 0,37 с. Зубец Р в отведениях I, II, III, aVF, aVL, V2 - V6 положительный, в отведении V1 зубец Р - двухфазный (±), в отведении aVR -отрицательный. RII > RI = RIII (∠α= +60°). Зубец TII > TI > TIII положительный. Зубец Q в отведениях I, II, aVF, V5-V6 не превышает 0,02 с. В грудных отведениях высота зубцов R и Т наибольшая в отведении V4; она постепенно уменьшается в направлении отведений V1 и V6, имея наименьшую величину в отведении V1. Переходная зона в отведении V3. Сегмент RST в отведениях I, II, V4-V6 на уровне изолинии в отведениях III, V2 - смещен вверх (менее 1 мм).
